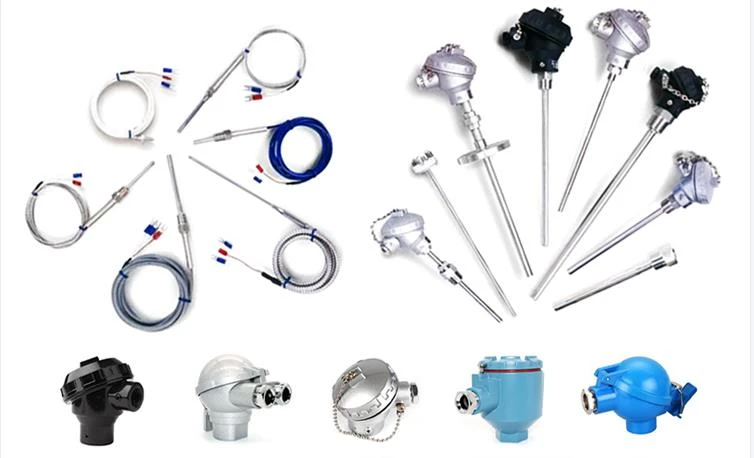

Varotoimet termoelementin kompensointijohtojen valintaa ja käyttöä varten
Kompensointijohtojen valinnalla on merkittävä vaikutus termoelementin lämpötilamittauksen tarkkuuteen ja ulkopuolisten käyttäjien on ymmärrettävä eri kompensointijohtojen toiminnot ja indikaattorit. Seuraavassa on lyhyt johdatus kompensointijohtojen käyttöä koskeviin varotoimiin.
1. S-tyypin termopareille ja R-tyypin termopareille on olemassa kahden tyyppisiä kompensointijohtoja: SC ja RC, jotka molemmat kuuluvat kompensointityyppisiin kompensointijohtoihin ja joiden tarkkuus on pienempi nimellisissä kompensointijohtimissa. Virhe on pieni alueella 0-60 astetta, mutta merkittävä virhe on alueella 100-150 astetta. Jos mittaustarkkuus on korkea, kompensointikoskettimen lämpötila on pidettävä alle 100 asteen.
2. K-tyypin lämpöparien kompensointilangat ovat KC- ja KX-tyyppejä. KX on pidennetty kompensointilanka, jonka ominaiskäyrä on lineaarinen laajalla lämpötila-alueella, jossa on pieniä virheitä, mutta korkea hinta ja korkea sähkönjohtavuus. Siksi tilanteissa, joissa lämpötila ei ole korkea ja lämpötilan mittaustarkkuusvaatimukset eivät ole liian tiukat, kannattaa käyttää halvempaa KC-tyyppistä kompensointilankaa. Käytettäessä kompensointijohtoja K-tyypin lämpöpareille on kiinnitettävä huomiota seuraaviin seikkoihin:
1. Erilaisia ​​kompensointijohtoja voidaan yhdistää vain vastaavien lämpöparien kanssa, eikä niitä voida käyttää erilaisten tyyppien vuoksi.
2. Kompensointilangat voidaan jakaa positiivisiin ja negatiivisiin pohjois- ja etelänapoihin. Käytettäessä kompensointijohtimen positiivista ja negatiivista napaa ei saa kytkeä väärin, muuten se ei vain kompensoi, vaan aiheuttaa myös merkittäviä mittausvirheitä. On todistettu, että virheellisesti kytketyn kompensointilangan napaisuudesta aiheutuva virhe on noin kaksinkertainen tarpeettomaan kompensointijohtimeen verrattuna.
3. Lämpötila lämpöparin ja tasauslangan liitoskohdassa ei saa ylittää määritettyä käyttölämpötilaa. Määritellyn käyttölämpötilan ylityksestä johtuen kompensointilangan ja termoparin lämpösähköisissä ominaisuuksissa on merkittävä ero, mikä johtaa mittausvirheeseen.
4. Koska kompensointilangan ja termoparin lämpösähköiset ominaisuudet eivät ole täsmälleen samat, vaaditaan, että kahdella kosketuspisteellä risteyksessä on sama lämpötila, muuten tapahtuu mittausvirheitä.
5. Tasauslangan halkaisija tulee valita laitteen ulkonäön erilaisten vaatimusten mukaan. Esimerkiksi dynaamisen kelan ulkopintaan kytketyt kompensointilangat voidaan valita paksummilla langanhalkaisijalla niiden vastusarvon pienentämiseksi, jotta pinnalla ei ylitetä määritettyä ulkoisen vastuksen arvoa.
6. Asennuksen helpottamiseksi voidaan käyttää useita kompensointijohtoja tai valita vedenpitäviä, korroosionesto- ja palonkestäviä tasauslankoja tarpeen mukaan. (Lämpösensori)
