Korroosio{0}}intensiivisissä jatkuvassa happokäsittelylinjoissa, joissa on tiukat käyttöaikatavoitteet, miten PFA-putkien lämmittimen geometria muokkaa lämmön jakautumisen tasaisuutta ja toiminnan luotettavuutta?
Jätä viesti
Ydinavainsanat: PFA-lämmittimen suunnittelu, korroosionkestävä lämmitin, lämmönjaon homogeenisuus, kemiallinen uppolämmittimen suunnittelu, lämmönsiirtonopeus, fluoripolymeerilämmittimen käyttöikä, lämpöstabiilisuus PFA
Geometria tärkeänä suunnitteluparametrina PFA-lämmitysjärjestelmissä
PFA-uppokuumennusputkia voidaan käyttää laajasti monimutkaisissa kemiallisissa prosessoinneissa, joissa aggressiiviset hapot ja korkeat puhtausstandardit täyttävät niiden erinomaisen korroosionkestävyyden ja ei--kontaminoivien ominaisuuksien ansiosta. Materiaalivalinnan ja lämpöparametrien lisäksi lämmittimen geometrian järjestely on tärkeä tekijä, joka vaikuttaa lämmön jakautumiseen ja pitkän aikavälin toimintavarmuuteen.

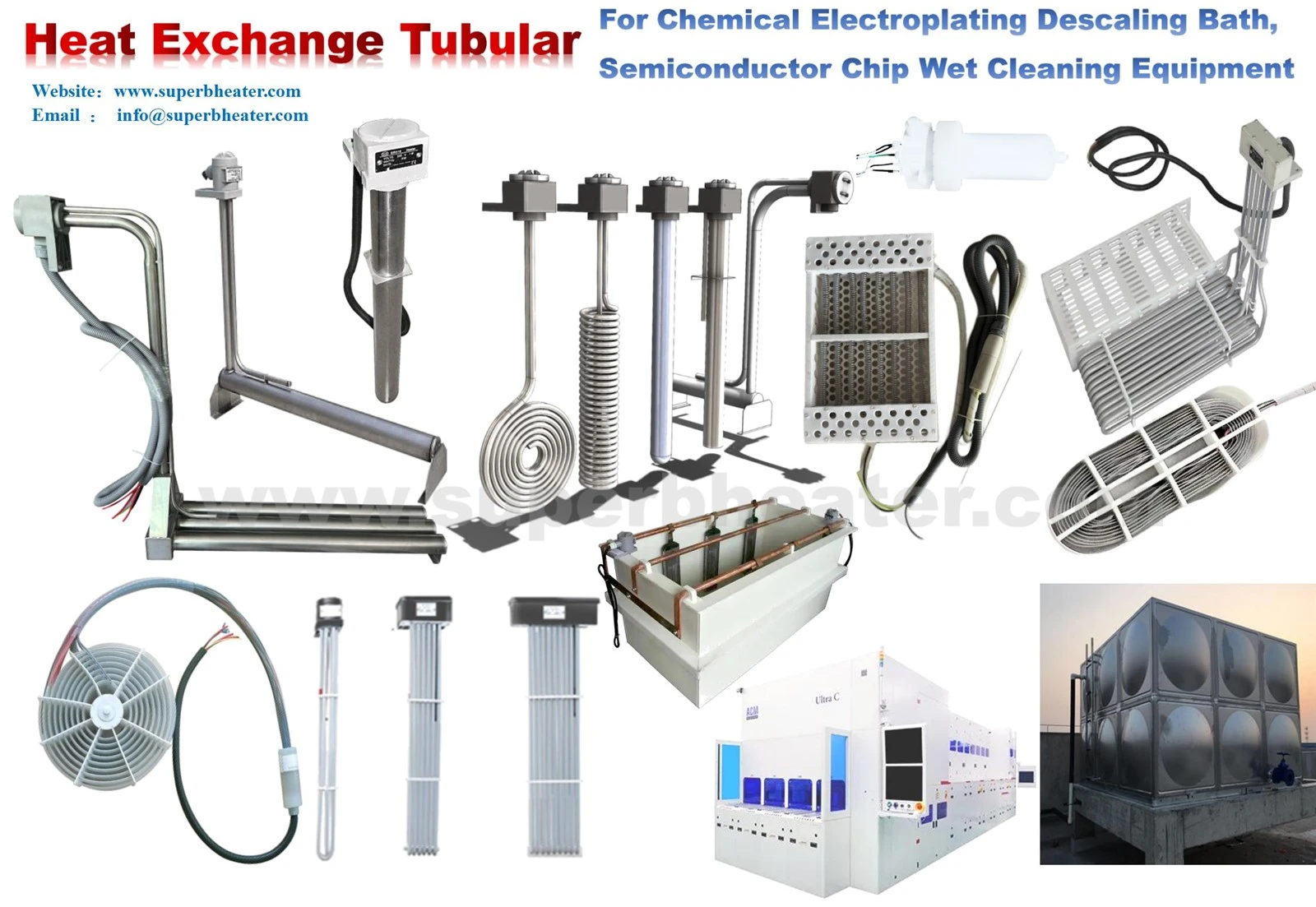

Geometria liittyy tässä tapauksessa lämmittimen fyysiseen järjestelyyn, kuten putkien muotoon (suora, U{0}}muotoinen, serpentiini), elementtien väliseen etäisyyteen, pinta-alan yleiseen jakautumiseen. Lämmönsiirron teoria väittää, että geometria on kiinteästi mukana lämpöenergian jakautumisessa nesteessä ja vaikuttaa sekä paikallisiin että bulkkilämpötilaprofiileihin.
Parannettu geometria mahdollistaa tasaisen lämmön jakautumisen minimoiden siten lämpötilavaihtelut prosessiväliaineissa. Toisaalta vähemmän kuin ihanteellinen rakenne voi johtaa epätasaiseen kuumenemiseen, eristettyyn kuumaan paikkaan ja suurempaan mekaaniseen rasitukseen PFA-materiaaliin. Nämä seuraukset näkyvät selvemmin jatkuvassa käsittelyssä, jossa käytettävyys ja johdonmukaisuus ovat äärimmäisen tärkeitä.
Lämmön jakautumisen tasaisuus ja sen prosessivaikutukset
Tasainen lämmön jakautuminen on tärkeää kemiallisissa järjestelmissä, koska tasaiset lämpötilaolosuhteet vaikuttavat reaktionopeuksiin, liukoisuuteen ja prosessin stabiilisuuteen. Geometria määrittää järjestelmään tulevan lämmön tasaisuuden ja sen hajoamisen tehokkuuden nesteen liikkeellä.
Hajautetut lämmitinjärjestelyt (esim. moni-silmukka, serpentiini) lisäävät lämmittimen ja nesteen välistä kosketusaluetta. Tämä menetelmä minimoi paikallisen lämpövirran ja parantaa lämpötilakenttien tasaisuutta. Suunnittelumallit osoittavat, että lämmön levittäminen laajemmalle alueelle vähentää paikallisen ylikuumenemisen riskiä ja lisää lämpötehokkuutta yleisesti.
Toisaalta kompaktit tai erittäin keskittyneet geometriat voivat tuottaa huomattavaa lämmöntuotantoa suljetulla alueella, mikä voi johtaa jyrkkiin lämpötilagradienteihin. Tällaiset gradientit voivat aiheuttaa prosessin epävakautta, erityisesti herkissä kemiallisissa prosesseissa. Epätasainen kuumennus voi myös aiheuttaa PFA-putkessa erilaista lämpölaajenemista, mikä lisää sisäistä jännitystä ja lyhentää materiaalin käyttöikää.
Geometria vaikuttaa myös luonnolliseen ja pakotettuun konvektiomalliin. Oikein suunnitellut mallit voivat parantaa nesteen kiertoa lämmittimen ympärillä, lisätä lämmönsiirtoa ja poistaa pysähtyneitä vyöhykkeitä. Tämä muodon ja virtausdynamiikan vuorovaikutus on ratkaisevan tärkeä vakaan ja ennustettavan lämpösuorituskyvyn kannalta.
Jännitysten jakautuminen ja mekaaninen luotettavuus
Lämmittimen geometrialla ei ole merkitystä vain lämpökäyttäytymisen kannalta, vaan se on myös elintärkeä mekaanisen luotettavuuden kannalta. PFA-putkien muoto ja järjestely sanelevat mekaanisten jännitysten jakautumisen rakenteessa.
Kaareva geometria, kuten U-muoto tai kelamuoto, aiheuttaa taivutusjännitykset, joita on käsiteltävä huolellisesti. Tällaiset asettelut tarjoavat tiiviyttä ja enemmän pinta-alaa, mutta voivat myös tuoda jännityksen keskittymisalueita erityisesti mutkissa tai liitososissa. Nämä alueet ovat herkempiä rasitukselle ajan myötä, erityisesti lämpöpyöräilyssä.
Toisaalta suorilla putkimalleilla on usein tasaisempi jännitysjakauma, mutta ne voivat vaatia suuremman مساحة:n saman lämpökapasiteetin saavuttamiseksi. Kompaktin ja mekaanisen yksinkertaisuuden välistä-kompromissiota tulee tutkia järjestelmärajoitusten mukaan.
Geometria vaikuttaa myös tukirakenteisiin ja kiinnitysjärjestelmiin. Jos tuki on liian heikko, tärinä tai nestevirtaus voi aiheuttaa lisääntynyttä mekaanista rasitusta. Oikea kohdistus ja kiinnitys ovat kriittisiä rakenteellisen eheyden varmistamiseksi, erityisesti järjestelmissä, joissa virtausnopeus tai turbulenssi on suuri.
Pinta-alan optimointi ja lämpötehokkuus
Lämmönsiirron näkökulmasta geometria vastaa energianvaihdolle käytettävissä olevasta alueesta. Suurempi pinta-ala johtaa pienempään paikalliseen lämmönvirtaukseen ja siten pienempään lämpötilaeroon, joka tarvitaan tietyn lämmönsiirtonopeuden saavuttamiseksi.
PFA-lämmitinjärjestelmillä on huono materiaalin lämmönjohtavuus, ja yksi tärkeimmistä tehokkuuden parantamisstrategioista on maksimoida tehollinen pinta-ala. Suuremmat pinta-alat auttavat tasaisemman lämmön jakautumisen ja vähentävät kiukaan pinnan ylikuumenemisen riskiä.
Pinta-alan kasvattaminen vaatii kuitenkin usein monimutkaisempia geometrioita, mikä voi johtaa tuotantoongelmiin ja kustannusten nousuun. Erittäin monimutkaiset rakenteet voivat myös vaikeuttaa huoltoa ja puhdistusta, erityisesti tilanteissa, joissa likaantuminen on ongelma.
Siksi teknisen optimoinnin on tasapainotettava pinta-alan laajeneminen käytännön asioiden, kuten valmistettavuuden, puhdistettavuuden ja mekaanisen kestävyyden, kanssa.
Skenaario{0}}pohjainen geometrian valinta
Lämmittimen geometrian valinnan tulee perustua sovelluskohtaisiin-vaatimuksiin, kuten lämpötehokkuuteen, kokorajoituksiin ja luotettavuusodotuksiin. Alla oleva taulukko antaa organisoidun oppaan geometrian määrittämistä varten:
Sovellusskenaarion suositeltu geometria-asennus Perusperusteiset perustelut ja suunnitteluongelmat
Tasaisen lämpötilan korkean puhtauden puolijohdekemialliset kylvytHajautettu geometria tai moni{0}}silmukkaTarjoaa tasaisen lämmön jakautumisen ja vähentää kuumia kohtia, mikä mahdollistaa prosessin vakauden ja puhtauden.
Järjestelmät, joissa on rajallinen tila ja vaatimattomat lämmitystarpeet Suunniteltu kompaktiin U-muotoon tai kierukkaan. Maksimoi lämmityskapasiteetin pienessä tilassa hyväksyttävällä lämpöteholla.
Suuret kemikaalisäiliöt, korkea läpijuoksuPitkä serpentiinigeometria korkealla nousullaKasvata pinta-alaa ja varmistaa valtavien määrien tasaisen lämpenemisen.
Mekaaniset jännitykset ja järjestelmät, joilla on suuri virtausnopeusTuettu suora tai hieman taivutettu geometria Vähentää jännityksen keskittymistä ja parantaa mekaanista vakautta dynaamisissa olosuhteissa.
Tästä taulukosta käy selvästi ilmi, että geometrian valinta määräytyy enimmäkseen sovelluksen mukaan, ja se on kompromissi lämpötehokkuuden, mekaanisen luotettavuuden ja käytännön asioiden välillä.
Integrointi järjestelmätason suunnitteluongelmiin
Lämmittimen geometria liittyy läheisesti muihin suunnitteluominaisuuksiin, kuten virtausnopeuteen, tehotiheyteen ja seinämänpaksuuteen. Konvektiivinen lämmönsiirto on parempi suuremmille virtausnopeuksille, joten jos geometria ei ole täydellinen, voit kompensoida suuremmilla virtausnopeuksilla. Pienemmät virtausolosuhteet edellyttävät enemmän hajallaan olevia malleja, jotta vältytään kuumilta pisteiltä.
Myös tehotiheys on skaalattava geometriaan. Hajautetut topologiat voivat käsitellä enemmän kokonaistehoa paremman lämmönpoiston ansiosta, kun taas keskittyneet geometriat saattavat tarvita pienemmän tehotiheyden ylikuumenemisen estämiseksi.
Materiaalin laatu ja käsittelyn tarkkuus vaikuttavat myös geometrian todelliseen toimivuuteen. Seinämän paksuuden tasaisuus ja virheetön valmistus ovat yhtä tärkeitä, koska ne takaavat saman lämpö- ja mekaanisen käyttäytymisen monimutkaisissa muodoissa.
Suunnittelussa tulee ottaa huomioon myös ylläpito, saavutettavuus ja puhdistettavuus. Helposti tutkittava ja puhdistava geometria voi parantaa käyttöikää ja säästää käyttökustannuksissa paljon.
Yhteenveto: Geometria strategisena vipuna lämmittimen suunnittelussa
Lämmittimen geometriakonfiguraatio on kriittinen suunnittelukomponentti, joka vaikuttaa PFA-uppolämmitinputkijärjestelmien lämmönjakoon, lämpötehokkuuteen ja mekaaniseen luotettavuuteen. Tekninen analyysi viittaa siihen, että optimaaliset mallit parantavat tasaista lämmitystä, minimoivat lämpörasituksen ja parantavat järjestelmän yleistä suorituskykyä.
Toisaalta huonot suunnittelukokoonpanot voivat aiheuttaa epätasaisia lämpötilaprofiileja, korkeampaa materiaalin jännitystä ja lyhyemmän käyttöiän. Sovelluksen vaatimusten perusteellinen tutkimus, kuten prosessin herkkyys, tilarajoitukset ja virtausolosuhteet, otetaan huomioon sopivimman geometrian valitsemiseksi.
On erittäin tärkeää, että insinöörit ja hankinta-asiantuntijat määrittävät järjestelmän prioriteetit valitsevat korroosionkestävät lämmittimet. Suunnittelupuolella sinun tulee ilmoittaa parametrit, kuten haluttu lämpötilan tasaisuus, käytettävissä oleva asennusalue ja odotetut käyttöolosuhteet.
Muodon, materiaalin ominaisuuksien, lämpöparametrien ja järjestelmän suunnittelun integrointi varmistaa, että PFA-lämmitinputket tarjoavat luotettavan, tehokkaan ja pitkäkestoisen suorituskyvyn vaativissa kemiallisissa prosessoinneissa.
