Tarkoittaako paksumpi 316 ruostumattomasta teräksestä valmistettu korroosiota{1}}kestävät sähkölämmityselementit aina parempaa kestävyyttä? Määrällinen vaihto-paineen voimakkuuden ja lämpövasteen välillä

Korroosionkestävien sähköisten lämmityselementtien suunnittelussa metallisen vaipan materiaalin ja mittamäärittelyn valinta on harvoin helppo vaihtoehto. 316 ruostumaton teräs on yleinen ruostumattoman teräslaji, joka on suunniteltu parantamaan piste- ja rakokorroosionkestävyyttä kloridiympäristöissä, kuten meriympäristössä, kemiallisten aineiden käsittelysäiliöissä ja lääkeastioissa, vaikka se on usein tärkeä teräs. 316 väärin ymmärretty, kriteeri oikealla materiaalilaadulla kuitenkin käsissä. Intuitiivisesti " vahvemmat " ja " pidempään - kestävät " lämmittimet yhdistetään paksumpiin seiniin . Sitä vastoin ohuemmat seinät liittyvät nopeampaan lämmönjakoon. Tässä esseessä tarkastellaan tämän kompromissin määrällistä perustaa- ja esitetään puitteet 316 vaippalämmittimen määrittämiselle todellisten toimintaprioriteettien, ei oletusten, perusteella.

Peruskauppa{0}}316 ruostumattomasta teräksestä valmistetun vaipan suunnittelussa
316 ruostumattomasta teräksestä valmistetun vaipan seinämän paksuuden valinta on suoraviivainen kompromissi kahden vastakkaisen suorituskykyvaatimuksen välillä, nimittäin mekaanisen kestävyyden ja lämpöherkkyyden välillä. Vaippa toimii mekaanisesti paineastiana ja suojana. Lämmityselementin sisällä magnesiumoksidieriste (MgO) puristetaan vastuslangan ympärille. Tämä rakenne johtaa sisäisiin jännityksiin, ja ulkoiset prosessipaineet, lämpölaajeneminen ja mahdolliset mekaaniset vaikutukset uhkaavat vaipan eheyttä. Seinämän paksuuden lisääminen lisää elementin kykyä kestää näitä rasituksia. Lämmön kannalta vaippa on kuitenkin johtava este kuumennetun sisäisen vastuslangan ja kohdeväliaineen välillä. Fourierin lämmönjohtavuuslain mukaan lieriömäisen seinämän lämpöresistanssi on verrannollinen seinämän paksuuteen. Mitä enemmän 316 ruostumatonta terästä (millimetriä), sitä hitaampi lämmönsiirto prosessinesteeseen, sitä korkeampi on vastuslangan sisäinen käyttölämpötila ja sitä lyhyempi lämmittimen käyttöikä. Joten kysymys insinöörin näkökulmasta ei ole "Onko paksumpi vaippa parempi?" mutta "Mikä on vähimmäispaksuus, joka täyttää turvallisesti mekaaniset vaatimukset tinkimättä tarpeettomasti lämpötehokkuudesta?"

Mekaaninen eheys: Kuinka seinän paksuus vaikuttaa paineeseen ja iskunkestävyyteen
Seinämän paksuuden ja painetta kestävyyden välistä suhdetta säätelevät paksuseinämäisten -sylintereiden mekaniikka 316 ruostumattomasta teräksestä valmistetun vaipan säännöillä. Kuitenkin tavallisille lämmityselementin mitoille (seinäpaksuudet 0,8 mm - 2,5 mm) yksinkertaistettu ohutseinämäisten -paineastioiden teoria tarjoaa hyvän likiarvon. Suurin sallittu sisäinen paine asteikkoutuu suunnilleen lineaarisesti seinämän paksuuden kanssa tietyllä ulkohalkaisijalla. Käytännössä 2,0 mm:n seinämäpaksuus 316 vaippa voi kestää noin kaksinkertaisen sisäisen murtumispaineen kuin 1,0 mm:n vaipan, kaikki muu on sama (sama halkaisija, sama materiaalin myötölujuus). Tämä on erityisen tärkeää korkeapaineisissa prosessilämmittimissä, kuten tulistetut vesijärjestelmät ja kemialliset reaktorit, joita käytetään ilmakehän paineen yläpuolella. Lisääntynyt seinämän paksuus parantaa myös mekaanista iskunkestävyyttä, joka tarkoittaa kykyä kestää tahattomia työkalujen iskuja asennuksen aikana, tärinän aiheuttamaa väsymystä tai lietteiden aiheuttamaa kiinteiden hiukkasten eroosiota. Teollisuuden kenttätiedot uppokuumentimista hiomavälineissä, kuten suspendoituneita hiukkasia sisältävissä galvanoinnissa, osoittavat, että 316 vaippassa, joiden paksuus on alle 1,2 mm, esiintyy piste- ja rei'itysvirheitä noin kolme kertaa verrattuna 1,8 mm:n vaippoihin viiden vuoden käyttöjakson aikana. Mutta lämpöshokkikäyttäytymisessä on hienovaraisuutta. 316 ruostumaton teräs on sitkeää ja vähemmän altis katastrofaalisille murtumisille lämpörasituksen vuoksi kuin keramiikka. Paksumpi seinä kuitenkin lisää lämpötilagradienttia poikkileikkauksella nopean lämmityksen tai jäähdytyksen aikana. Tämä gradientti aiheuttaa lämpölaajenemisjännityksen vaihtelua. Liiallinen vaipan paksuus voi itse asiassa johtaa väsymishalkeamien kiihtymiseen hitsausliitoksissa ja mutkissa tapauksissa, joissa käytetään usein kylmäkäynnistystä tai höyrypuhdistusjaksoja.

Lämpötehokkuuden menetys Lisätyn paksuuden lineaariset kustannukset
316 ruostumattomasta teräksestä valmistettu vaippa luo MgO-eristeen ja kuumennetun väliaineen välille lämmönsiirron kannalta merkittävän lämpövastuksen. 316 ruostumattoman teräksen lämmönjohtavuus on noin 15 W/m·K 100 asteessa. Tämä on hieman alhainen verrattuna kupariin (400 W/m·K), mutta paljon korkeampi kuin useimmat keramiikka. Mutta edes tämä pieni johtavuus ei riitä korvaamaan ylimääräistä paksuutta. Sylinterimäisen vaipan lämpöresistanssi pituusyksikköä kohti saadaan kaavalla: R=(ln(r2/r1))/(2πkL) missä r2 ja r1 ovat ulko- ja sisäsäteet, k on lämmönjohtavuus ja L on pituus. Jos seinämän paksuutta kasvatetaan 1,0 mm:stä 2,0 mm:iin (sisähalkaisijavakio), logaritminen termi kasvaa huomattavasti. Käytännön tuloksena on, että lämmittimen pintalämpövirta pienenee suoraan sisäisen langan tietyssä lämpötilassa. Kvantitatiivinen esimerkki: 316 koteloitu sähkövastus, jonka seinämän paksuus on 1,0 mm ja joka toimii 400 asteen pintalämpötilassa 90 asteen vedessä, siirtää noin 18 % enemmän lämpöä pinta-alayksikköä kohti kuin identtinen lämmitin, jonka seinämän paksuus on 2,0 mm samassa sisäisessä langan lämpötilassa. Paksumman koteloidun lämmittimen on käytettävä vastusjohtoaan korkeammassa lämpötilassa saadakseen saman tehon. Tämä lämpötilan nousu lisää sisäisen nikkeli-kromiresistanssilangan hapettumista ja huonontaa MgO-eristeen dielektrisiä ominaisuuksia. Nopeissa reaktiojärjestelmissä, kuten analyyttisten laitteiden virtaus-lämpölämmittimien tai kuuman veden toimituspisteen-läpi-, paksumpi vaippa lisää myös havaittavaa viivettä. Dynaamiset testit 316 koteloituilla patruunalämmittimillä paljastavat, että seinämän paksuuden nostaminen 1,0 mm:stä 2,0 mm:iin pidentää 90 %:n asetuslämpötilan saavuttamisen kestoa 35 % - 40 % samalla tehonsyötöllä.

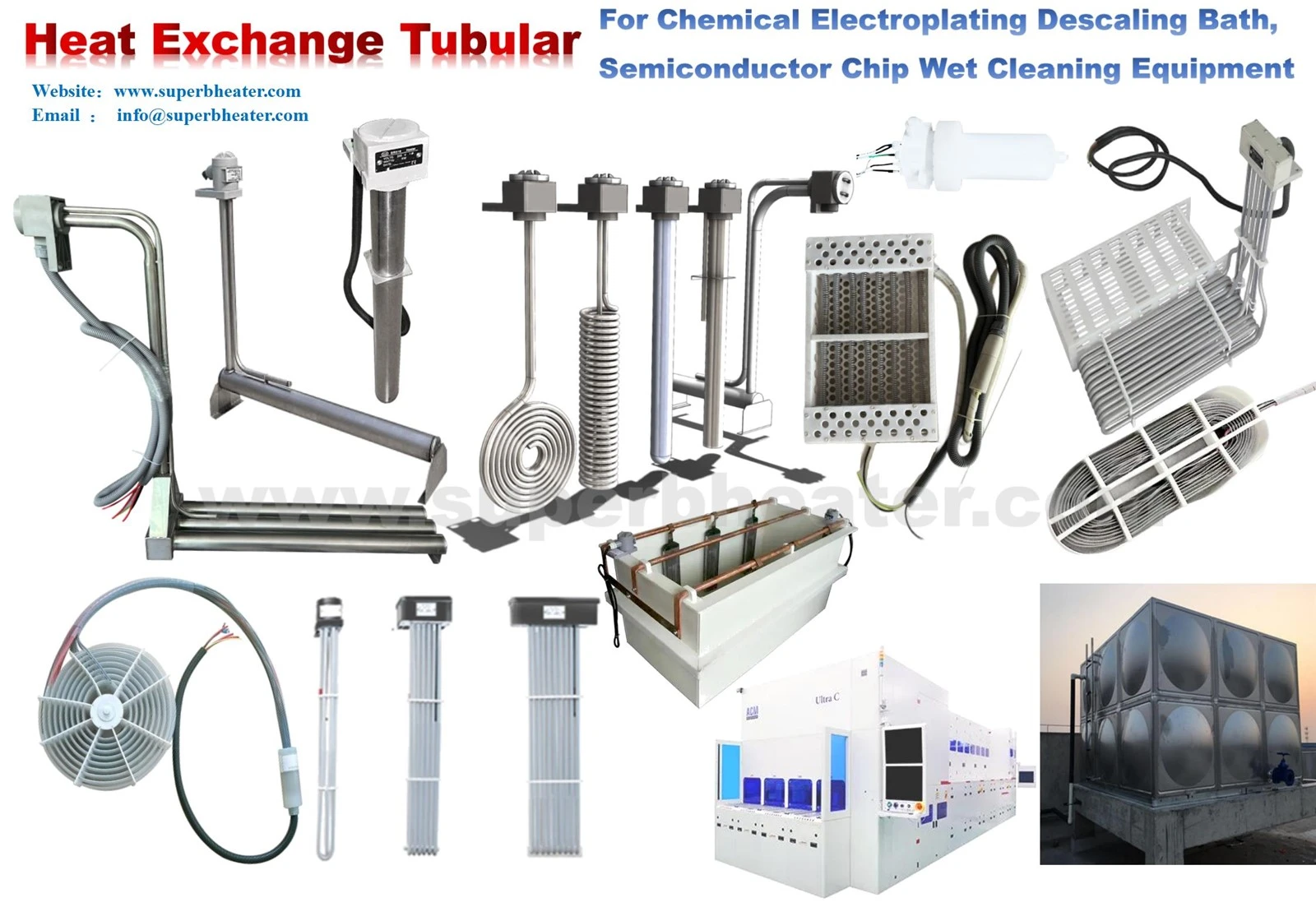

316 Vaippaiset lämmittimet Skenaarioon perustuva valintamatriisi
Seuraava päätösrakenne muuntaa mekaanisen -lämpökaupan-toimiviksi spesifikaatioiksi todellisten-sovellusprioriteettien mukaan. Tässä oppaassa oletetaan, että hehkutetussa karkaisussa käytetään standardia 316 ruostumatonta terästä (UNS S31600).

Sovellusskenaario ja ensisijainen rajoitus Suositeltu seinän paksuusalue Perusperusteet ja vaihto-Pois hyväksytty
Korkeapaineiset kemialliset reaktorit (5–20 barin sisäinen paine) Tulistetut vedenlämmittimet 1,8–2,5 mm Suurin ongelma on paineen eheys. Turvamarginaali vähentää lämpöhyötysuhteen menetystä. Tarvitsee pienen wattitiheyden kompensoimaan huonon lämmönsiirron.
0,8 – 1,2 mm Puhdas nesteupotuslämmitys (vesi, kevyet öljyt, ilmanpaine) Tarvitaan nopea ramppi Energiatehokkuuden ja lämpövasteen prioriteetit. Pieni mekaanisten vaurioiden mahdollisuus. MgO-tiivistystiheys on ratkaiseva dielektrisen lujuuden kannalta ohuemmilla seinämänpaksuuksilla.
Lietteet, hankaava aine, säännöllinen tärinä (sekoittimeen asennetut lämmittimet, säiliön sekoitus) 1,5 – 2,0 mm Tarvitsee kestävyyttä eroosiota ja väsymistä vastaan. Välipaksuudet ovat kompromissi mekaanisen kestävyyden ja sallitun pintalämpötilan nousun välillä. Säännöllinen tarkastus on suositeltavaa.
Vakioteollisuuden prosessisäiliöt, kevyet kemikaalit, ilmanpaine 1,2 – 1,5 mm Valmistajan oletusalue. Optimoitu yleiskäyttöiseen tasapainoon sitkeyden ja lämmönsiirron välillä. Kustannustehokkain ei--äärimmäisissä tilanteissa.
Lämpökiertopalvelu (päivittäiset seisokit, höyry{0}}puhdistusjaksot) 1,2 – 1,6 mm, mukaan lukien jännitystä kevennetyt mutkat. Paksummat seinät lisäävät lämpöjännitystä. Suurin paksuus ei ole suositeltu, mutta valinta on kohtalainen paksuus oikealla taivutusgeometrialla.
Muut kuin seinämän paksuus - Täydentävät suunnittelutekijät
Seinän paksuus ei kestä itsestään. Kolme suunnitteluparametria on optimoitava samanaikaisesti ja ne täydentävät toisiaan. Ensisijainen merkitys on MG0-eristeen tiheys ja puhtaus. Suurempi tiivistystiheys (esim. 2,8–3,2 g/cm³) lisää lämmönjohtavuutta vastuslangasta vaippaan, mikä pienentää jonkin verran paksumman seinän lämpövaikutusta. Toiseksi, kun seinämän paksuus kasvaa, wattitiheyttä (W/cm 2 vaipan pinta-alasta) on vähennettävä. Esimerkiksi vedessä 2,0 mm:n vaipan 15 W/cm 2:n sisäinen langan lämpötila on 50-70 astetta korkeampi kuin 1,0 mm:n vaipan samalla wattitiheydellä, mikä lyhentää suoraan käyttöikää. Kolmanneksi harkitaan mekaanista asennustapaa. Paksumpiseinäiset vaipat ovat toivottavia ulokekuormituksessa (esim. upotetut uppolämmittimet) taivutuslujuuden vuoksi. Pystyasennuksissa täyden tuen ansiosta seinät voivat olla turvallisesti ohuempia.

Johtopäätös: 316 vaipan paksuuden tarkoituksellinen suunnittelu
316 ruostumattomasta teräksestä valmistetun vaipan seinämän paksuuden valinta korroosionkestäviä sähkölämmityselementtejä varten ei ole varovainen yli-spesifikaatio. Paksummat seinät parantavat selvästi paineluokitusta, iskunkestävyyttä ja eroosionkestävyyttä. Näihin etuihin liittyy kuitenkin alhaisempi lämmönsiirtonopeus, kohonneet sisälangan lämpötilat ja hitaampi lämpövaste. Ihanteellinen paksuus paljastuu vasta, kun sovelluksen mekaaniset vaatimukset punnitaan realistisesti lämpötehovaatimuksia vastaan. Suunniteltujen hankintojen osalta toimintakelpoisena ohjeena on antaa toimittajille kolme erityistä tietopistettä: suurin prosessipaine, hankaavien hiukkasten tai tärinän esiintyminen ja vaadittu ramppinopeus käyttölämpötilaan. Näiden tietojen avulla voidaan suunnitella hyvin tasapainotettu 316 vaipan paksuus, mikä estää ennenaikaisen mekaanisen vian alimäärittelyn-ja kroonisen lämpötehottomuuden yli-määrittelystä. Epäselvästi lopullinen validointi mille tahansa paksuusvaihtoehdolle on kontrolloitu testaus käyttämällä lämpöpareja, jotka on kiinnitetty vaipan ulkoseinään ja sisäiseen vastusjohtoon.
